優勢和特點
◆ 長期穩定性好
◆ 測溫精度高
◆ 響應時間快
◆ 抗振性好
◆ 抗溫度沖擊
◆ 尺寸小
◆ 低自熱效應
◆ 支持用戶定制

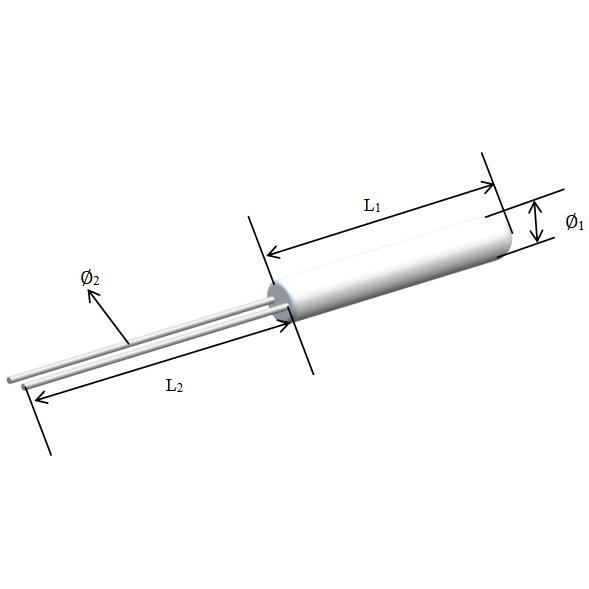

元件尺寸和公差：
Pt20: L1×
1=(10±0.2)mm×(1.6±0.2)mm
引線規格和公差：
2×L2=(0.25±0.01)mm×(10±0.2)mm
使用溫度范圍：-70℃~+500℃
焊接性能：適宜激光焊、錫焊、釬焊、氬氟焊、熱壓焊、電阻焊等
應用領域：廣泛應用于工業自動化控制系統
技術參數
| 標稱電阻 | 20Ω | 溫度系數 | 3850ppm / ℃ |
| 引線拉力 | 不小于9 N | 引線材質 | 高純鉑絲 |
| 長期穩定性 | 500度恒溫1000小時，R0電阻值變化小于0.03% | ||
| 熱響應時間 | 水流（v=0.4m/s）τ0.5≤0.07s τ0.632≤0.1s氣流（v=2m/s）τ0.5≤2.5s τ0.632≤4s | ||
| 推薦工作電流 | ≤1mA | 抗震性 | 40g |
| 絕緣電阻 | 室溫≥100MΩ，500℃>2MΩ | 包 裝 | 塑料真空包裝 （ 按要求提供其他包裝形式） |
參考選型
| 型號 | 等級 | 溫度范圍 | 精度 | 引線類型 | 引線長度 | R0(℃) |
| Pt20-絲繞鉑電阻 | A | -70℃~+500℃ | Δt≤±(0.15+0.0020|t|) | Pt | 10 | 20±0.077Ω |
| B | -70℃~+500℃ | Δt≤±(0.30+0.0050|t|) | Pt | 10 | 20±0.024Ω | |
| 2B | -70℃~+500℃ | Δt≤±(0.60+0.0100|t|) | Pt | 10 | 20±0.028Ω |
